高精度信号发生器 AX-06B-2 手持式信号发生器

产品描述

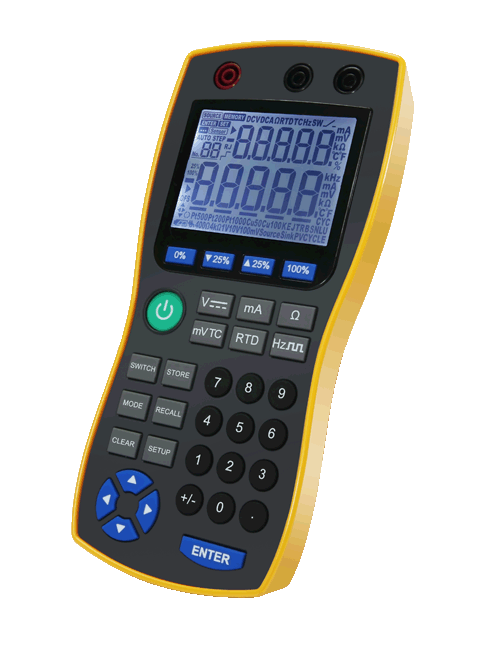

AX-06B-2手持式高精度信号发生器（以下简称发生器），能输出电压、电流（含电子负载）、电阻、热电偶分度值（可选择冷端补偿）、热电阻分度值、脉冲频率、配电等信号。可用于现场检测仪表的校准和检验，可作为实验室（检定室）的标准信号源，亦可作为综合检定装置的信号发生器。
采用四节AA 1.5V碱性电池或AC/DC电源供电。
外形尺寸：宽95×高203×厚40（mm）
重量：380g(不含电池)。
技术参数
直流电压信号

量程	输出范围	分辨力	精度（25℃±10℃）	备注
100mV	（-10.00～110.00）mV	10uV	±(0.01%+10uV)
1V	0～1.2000V	0.1mV	±(0.01%+0.1mV)	***大输出电流0.25mA
10V	0～1.2000V	1mV	±(0.01%+2mV)	***大输出电流2.5mA

直流电流信号

类型	输出范围	分辨力	精度（25℃±10℃）	备注
恒流源	0～24.000mA	1uA	±(0.02%+2uA)	开路电压19V
电子负载	0～24.000mA	1uA	±(0.02%+2uA)	外部配电(5～28)V

电阻信号

量程	输出范围	分辨力	精度（25℃±10℃）	备注
400Ω	0～400.00Ω	0.01Ω	±(0.015%+0.1Ω)	0.1～0.5mA激励电流
4kΩ	0～4000.0Ω	0.1Ω	±(0.015%+0.3Ω)	0.05～0.3mA激励电流

注：400Ω档在0.1mA激励电流时的***大附加误差≤0.25Ω，4kΩ档在0.05mA激励电流时的***大附加误差≤0.5Ω。精度中不包含引线电阻所产生的误差。
热电阻分度值

量程	输出范围	分辨力	精度（25℃±10℃）	备注
Pt100	（-200～850）℃	0.1℃	(-200～0)℃：≤0.3℃	Pt100、Cu50为±1mA激励电流，Pt1000为±0.1mA激励电流，精度中不包含引线电阻所产生的误差。
			(0～400)℃：≤0.4℃
			(400～850)℃：≤0.5℃
Pt1000	（-200～850）℃	0.1℃	(-200～100)℃：≤0.2℃
			(100～300)℃：≤0.3℃
			(300～850)℃：≤0.4℃
Cu50	（-50～150）℃	0.1℃	(-50～150)℃：≤0.5℃

热电偶分度值

类型	输出范围	分辨力	精度（25℃±10℃）	备注
R	（-40～1760）℃	1℃	（-40～100）℃：≤1.5℃	1、采用 ITS-90温标 2、精度中不包含冷端补偿误差，冷端补偿误差≤±2℃ 3、无冷端补偿时，冷端参考温度为0℃
			（100～1760）℃：≤1.1℃
S	（-20～1760）℃	1℃	（-20～100）℃：≤1.5℃
			（100～1760）℃：≤1.1℃
K	（-200～1370）℃	0.1℃	（-200～-100）℃：≤0.6℃
			（-100～400）℃：≤0.5℃
			（400～1200）℃：≤0.6℃（1200～1370）℃：≤0.7℃
E	（-200～1000）℃	0.1℃	（-200～-100℃）：≤0.5℃
			（-100～600℃）：≤0.5℃
			（600～1000℃）：≤0.4℃
J	（-200～1200）℃	0.1℃	（-200～-100）℃：≤0.5℃
			（-100～800）℃：≤0.4℃
			（800～1200）℃：≤0.6℃
T	（-200～400）℃	0.1℃	（-200～400）℃：≤0.4℃
N	（-200～1300）℃	0.1℃	（-200～-100）℃：≤0.6℃
			（-100～900）℃：≤0.5℃
			（900～1300）℃：≤0.6℃
B	（400～1800）℃	1℃	（400～600）℃：≤1.5℃
			（600～800）℃：≤1.1℃
			（800～1800）℃：≤0.7℃

备注：

请不要使用在原子能设备、医疗器械等与生命相关的设备上。

本仪表没有电源保险丝，请在本仪表电源供电回路中设置保险丝等安全断路器件。

请不要在本产品所提供的规格范围之外使用。

请不要使用在易燃易爆的场所。

请避免安装在发热量大的仪表（加热器、变压器、大功率电阻）的正上方。

周围温度为50℃以上时，请用强制风扇或冷却机冷却，但是，不要让冷却空气直接吹到本仪表。

对于盘装仪表，为了避免用户接近电源端子等高压部分，请在***终设备上采取必要措施。

本产品的安装、调试、维护应由具备资质的工程技术人员进行。

如果本产品的故障或异常有可能导致系统重大事故，请在外部设置适当的保护电路，以防止事故发生。
