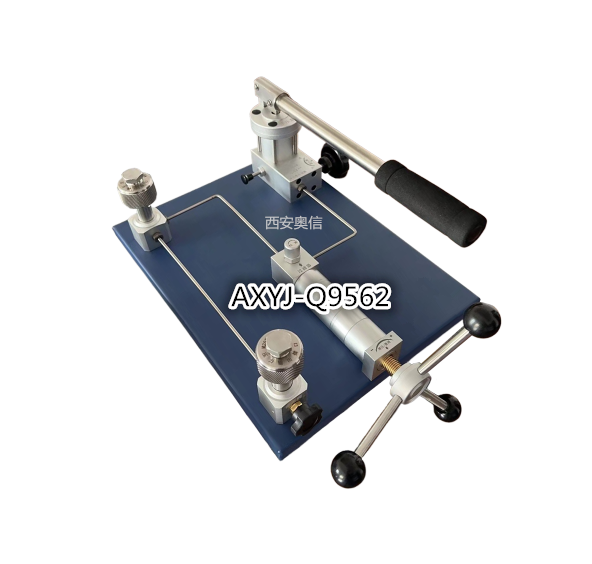

AXYJ-Q9562气压压力校验台是校验压力(差压)变送器、精密压力表、普通压力表、压力开关等仪器仪表的辅助设备等压力仪器仪表提供压力源。与压力标准器配合，完成检测校准工作。该系列产品主要点是：结构简单，造压稳定，操作省力，气体压力校验源是集真空、气压两种压力真空校验台。

气体压力校验压力源造压范围:

-0.1~1.6MPa，-0.1~2.5MPa，-0.1-6MPa

稳 定 度:优于0.05%F.S  输出接口:M20×1.5　

工作介质:空气

工作温度：-10-60℃

湿    度：100％

气 密 性：当负压值为0.05MPa输出时（稳压1分钟后）压力值升高   每分钟不超过0.001MPa。

当压力值为0.3MPa输出(稳压1分钟后)每分钟下降不超过0.002MPa。

重    量:约3Kg

使用操作：

1、正程检测

拧下输出1、输出2接头上的堵头，打开稳压阀，将微调调至适当位置（中间位置），关闭输空阀。轻轻操作杠杆，使导压液体至两个压力输出接口。再安装标准表和被检表，操作杠杆升压至检定点左右时，使用微调调至检定点，逐点检测至满量程。

2、回程检测

按规程在满量程两次读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启疏空阀进行降压。

3、高压状态下，出现压力缓慢下降时，关闭稳压阀。(先将压力微调到2.5MPa左右，稳压1~3分钟后，再缓慢调至6MPa)

气压压力校验台注意事项

（1）应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。

（2）被检仪器应作适当清洗，避免污渍进入检测回路。

（3）输出1、输出2接嘴为快速接头，端面密封安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。

5、输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

6、当杠杆造压较重时，请使用微调升压，则较为轻松。
