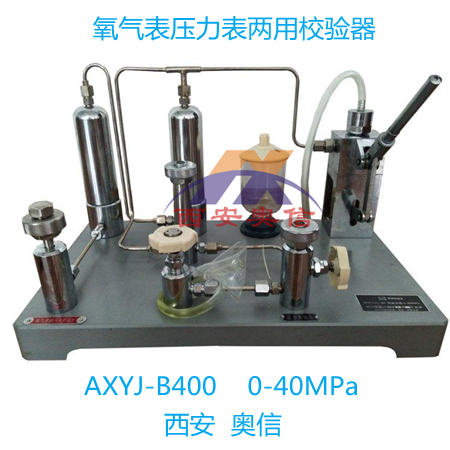

氧气压力表两用校验器 AXYJ-B400/0-40Mpa 压力表氧气表校验器

氧气压力表两用校验器 AXYJ-B400/0-40Mpa 压力表氧气表校验器

主要用途

 氧气压力表两用校验器采用双杠杆作用下的手动柱塞泵造压，操作轻便省力；仪器自身设置有二级油水隔离设置，结构合理，布局整齐，性能稳定，安全可靠；是各级事业单位进行压力表，氧气表和其他禁油类压力表检定工作较为理想和实用的计量设备。

基本参数

型号

测量范围

外型尺寸(mm)

重量(kg)

AXYJ-B400

0-40MPa

490x320x298

31

AXYJ-B600

0-60MPa

490x320x298

32

性能和技术指标

 1.工作介质：清洁的仪表油或变压器油 。

 2.强度和密封性能： 本校验器在充分排除空气后，加压至表(一)所规定的试验压力，进行十分钟的强度和密封性试验，从第六分钟起，五分钟内压力下降值不大于表(一)中规定。

校验器型号

试验压力

五分钟压力下降值

AXYJ-B400

50MPa

2MPa

AXYJ-B600

75MPa

3MPa

3.工作压力密封性能： 按表(二)规定的试验压力逐级加压，在每一级负荷停留一分钟，其压力下降值不得超过该级负荷的1%(不包括值)表 二

校验器型号

试验压力

AXYJ-B400

8MPa、16MPa、24MPa、32MPa、40MPa

AXYJ-B600

10MPa、20MPa、30MPa、40MPa、50MPa、60MPa

结构原理

 氧气压力表两用校验器根据帕斯卡原理，采用油水分离法，通过两级油水分离装置，校验氧气表、压力表，管路分油管路和水管路传递压力，水管路中被校氧气表接头专作检定氧气表及其他禁油类压力表用，油管路中接头作连接标准压力表和被校压力表用。
